RL-618型气体碳捕集过程分析系统（以下简称装置），为连续监测天然气/新材料/陶瓷工艺/冶炼 /石化等管道气体含量设计的在线监测仪器，根据环境不同，可选择不同测量参数，监测系统能准确测 量管道气中的各组分含量。此系统在吸收国外（如西门子、ABB、美国热电等公司）同类产品优点的基 础上，针对目前化工尾气工艺湿法净化设备特点而专门设计。

测量原理	被测气体	测量范围	精度
电化学	O2	0~25%	±1%FS
红外	CO2	0.00‑5/10/100%	±2%FS

重复性：≤±1%FS

稳定性： 零点漂移≤±1% FS/7d

               量程漂移≤±1% FS/7d

预热时间： ≤10min

响应时间 ：T90≤10 秒

存储间隔：： 以秒为单位（任意设置）

存储功能: 百万条 +

进 / 出气接口: Φ8 卡套接口（可定制）

控制输出: 继电器触点输出，且可由用户任意设置

触点容量:: 220VAC，2A/24VDC，1A

模拟输出 4~20mA (订货时说明)，标准负载：≤500Ω

通讯输出 :RS‑485 或 RS‑232 (订货时说明)

工作环境: 温度 5℃＜T＜40℃ 湿度＜85%

入口压力: 0.05MPa≤入口压力≤0.25MPa

样气流量: CO2‑(400±40)ml/min；O2‑(1‑2)L/min

样气要求:无尘、无水、无油

1.高精度测量与智能控制

采用进口高精度氧传感器，结合单片机控制技术，测量精度高、操作简便，确保气体分析过程连续可靠

2.可视化界面与便捷操作

配备 7 寸高亮 TFT 真彩，可实时显示测量值、历史曲线、量程、状态及参数设置界面；支持全中文遥控器操作，方便进行参数配置、标定、测试及历史数据查询。

3.先进气路预处理系统

内置精密过滤器，气路预处理技术先进，具有精度高、响应快、性能稳定等特点；每台分析仪可独立切换至采样检测状态或维修 / 校准状态，灵活可靠

4.丰富的信号输出与控制功能

模拟输出：提供 4‑20mA 模拟信号，支持各采样样气对应量程的同步数据传输；

控制输出：智能点控多路触点式继电器，可实现浓度上下限报警、校准 / 维修状态及采样状态切换等信号输出。

| 红外、电化学工作原理 |

红外测量原理是利用分子对特定波长的光有吸收的特性。因为每个气体分子都有不同的几何构造和质量分布，它的吸收能力随波长（它的吸收光谱）变化而变化，所以每种气体有一个特定的吸收光谱，不同气体分子有不同的吸收光谱。

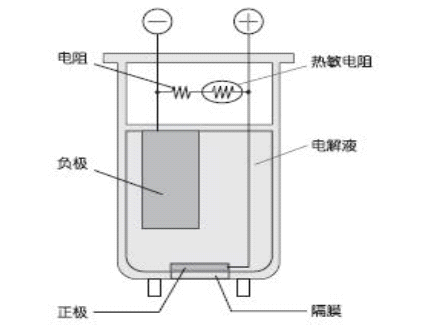

电化学原理：里面包含有两个电极：阴极是涂有活性催化剂的一片 PTFE（聚四氟乙烯），阳极是一个铅块。这个密封容器只在顶部有一个毛细微孔，允许氧气通过进入工作电极。两个电极通过集电器被连接到传感器表面突出的两个引脚，而传感器通过这两个触角被连接到所应用的设备上。传感器内充满电解质溶液，使不同种离子得以在电极之间交换。电化学原理：里面包含有两个电极：阴极是涂有活性催化剂的一片 PTFE（聚四氟乙烯），阳极是一个铅块。这个密封容器只在顶部有一个毛细微孔，允许氧气通过进入工作电极。两个电极通过集电器被连接到传感器表面突出的两个引脚，而传感器通过这两个触角被连接到所应用的设备上。传感器内充满电解质溶液，使不同种离子得以在电极之间交换。

产品用于制氢、化工流程、新型材料等有气体或炉窑燃烧尾气的二氧化碳含量的在线检测；①燃煤电厂排放监测；②水泥厂排放监测③工业窑炉排放监测④脱硫脱硝工艺监测⑤垃圾焚烧排放监测⑥硫磺回

收排放监测⑦天然气行业。
