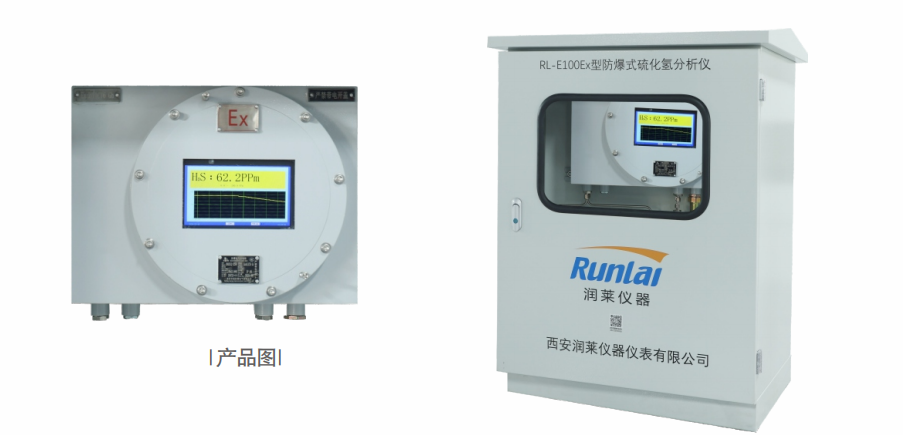

RL-E100EX型防爆硫化氢成套分析系统，是一套专为在线监测沼气等工业管道中硫化氢含量而设计 的成套解决方案。该系统基于电化学检测原理，通过精密的传感器对气体中的硫化氢进行稳定、连续的 测量，并将浓度信号转换为标准信号输出。整套系统集成取样、预处理与分析单元，采用防爆防腐设 计，能有效应对复杂工况，确保数据准确可靠。

测量原理： 电化学燃料式（H2S）

测量范围： 0.00～100ppm(量程可任意选择)

精 度： ≤±2%F.S

重复性： ≤±1%F.S

稳定性： 零点漂移≤±1%F.S/ 7d

              量程漂移≤±1%F.S/ 7d

预热时间： ≤10min

响应时间： T90≤10S

控制输出： 继电器触点输出，且可由用户任意设置

模拟输出： 4~20mA，标准负载：20VAC≤500Ω

通讯输出: RS-232 或RS-485 (订货时说明)

环境温度: -15℃~55°

进出气口: φ6卡套接口

整机重量: 约80Kg

入口压力: 0.05 MPa≤入口压力≤0.25Mpa

样气流量： (400±50)ml/min

样气要求： 无尘、无水、无油

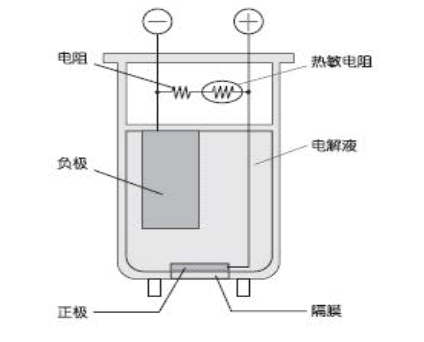

| 电化学燃料工作原理 |

硫化氢传感器实质上是硫化氢电池，阴极为硫化氢电极,  阳极为适当的金属.因硫化氢需借助金属放电，通常这种 硫化氢电池的阴极为银，阳极为铅，内充电解质，并以 覆膜与样气分隔，硫化氢能通过覆膜进入传感器而电解 质不外溢。

精准可靠的检测性能

采用进口高精度传感器与智能控制 技术，确保测量结果准确稳定，满 足在线监测的精度要求。

直观智能的人机交互

配备高性能真彩触控屏与全中文 遥控操作界面，支持实时数据、 历史曲线查看，以及参数设置、 标定等功能，操作简便直观。

稳定易维护的系统设计

集成先进气路预处理系统，有效过 滤杂质，保障分析过程连续稳定。 系统具备独立的采样、维修与校准 模式，维护便捷，可长期可靠运行。

灵活集成的信号输出

支持标准模拟信号与继电器控制信 号输出，轻松接入各类控制系统， 实现数据远传、连锁报警与状态切 换，适应不同现场集成需求。

广泛适用于酿酒、石油化工、天然气等存在防爆要求场所的硫化氢安全监测，为流程工业 的安
