系统各单元：

  取样单元

不锈钢管或聚四氟乙烯伴热管取样

    不锈钢管取样：直接在取样点开孔焊接取样管，连接至仪表进气口即可。

聚四氟乙烯伴热管取样：由于冬季室外温度低至-20摄氏度，伴热取样管可以有效防止水汽结冰造成的管路堵塞问题。带式电加热器对取样管道进行伴热，加热器可以对整个管路进行温度调节，温控设定 40-60℃ (可根据用户所处地域和冬夏温差变化有所不同)这就保证了样气从管道内取样后温度不会降至露点以下， 避免了粉尘与冷凝后的水滴形成凝结物而堵塞气路.

说明：可根据现场具体情况，任选其一。

预处理单元

该预处理装置是在吸收国外同类先进产品优点基础上，采用独特的双路净化技术，解决了在伴生气清除有害杂质（硫化氢、微小粉尘、有机结晶物、水汽等）连续取样的这一技术难题，现场维护周期大于三个月。该装置具有以下特点：

全干法流程，取样管、气路连接管、各类接头（与样气接触部分）、抽气泵等均采用防爆防腐材不锈钢、聚四氟乙烯或特殊防腐处理，提高了系统防腐性。保证了系统使用寿命。预处理各主要部件的作用及功能简介如下：

◆ 气液分离器(SEFI)

气液分离器由钢化玻璃体/HPVC，微孔纤维材料过滤芯组成，其功能为分离冷凝水，进一步过滤从样气中进入的粉尘，并可除去酸雾，是取样系统的第一级过滤，过滤精度为 5μm，滤芯为一次性使用，正常更换周期 6 个月，最短不小于 3 个月。

◆ 双通路除硫过滤器

适合于高硫化氢气体工况，以防止硫化氢气体进入氧传感器，造成永久性的损坏：我们选用的双除硫管设计 ，使样气进入到预定过滤器，当过滤器内除硫吸附剂吸收饱和后，打开进气和出气二个三通阀，从而改变气路方向，样气将由备用过滤器经过，达到更换不停工。

◆ 双通路干燥管

干燥管用于干燥气体或除去气体中的杂质，样气从一端流入干燥管时，

由于气体中的水分或者其它杂质与干燥剂或除杂剂发生化学反应，使水或杂质与气体分离，相对纯净的气体从另一端流出。运用双干燥管原理，可以保证更换不停机。

◆ 双通路精密过滤器

承担样气进入仪表前的最后一级过滤，过滤精度0.5μm。对仪表传感器起到双重保护的作用，其特点是直观，更换滤芯方便，采用原装进口滤芯材料。运用双精密器原理，可以保证更换不停机。

◆ 气路控制阀件

检测-标校切换阀，样品流量调节阀，完成相应功能及气量调节。

分析单元：

分析仪器采用高性能嵌入式一体化触摸、TFT真彩显示屏。可同时显示测量值、量程、状态、各项参数设置界面。全中文可触摸菜单的形式进行各项仪表参数的配置、标定、测试，历史记录可根据时间设定等快捷的操作。具有性能稳定，精度高，响应时间快、智能化程度高的特点。详见《RL系统分析仪器使用说明书》。其功能：

（1）可连续对O2进行分析，手动零点校正（标定周期大于6个月），响应时间快，智能化过程控制，性能卓越。

（2）完成被测样气的浓度分析，同时将其浓度信号转换成标准的4～20mA或者RS485信号输出。

（3）当分析仪器运行不正常的时候，输出故障报警信号等。

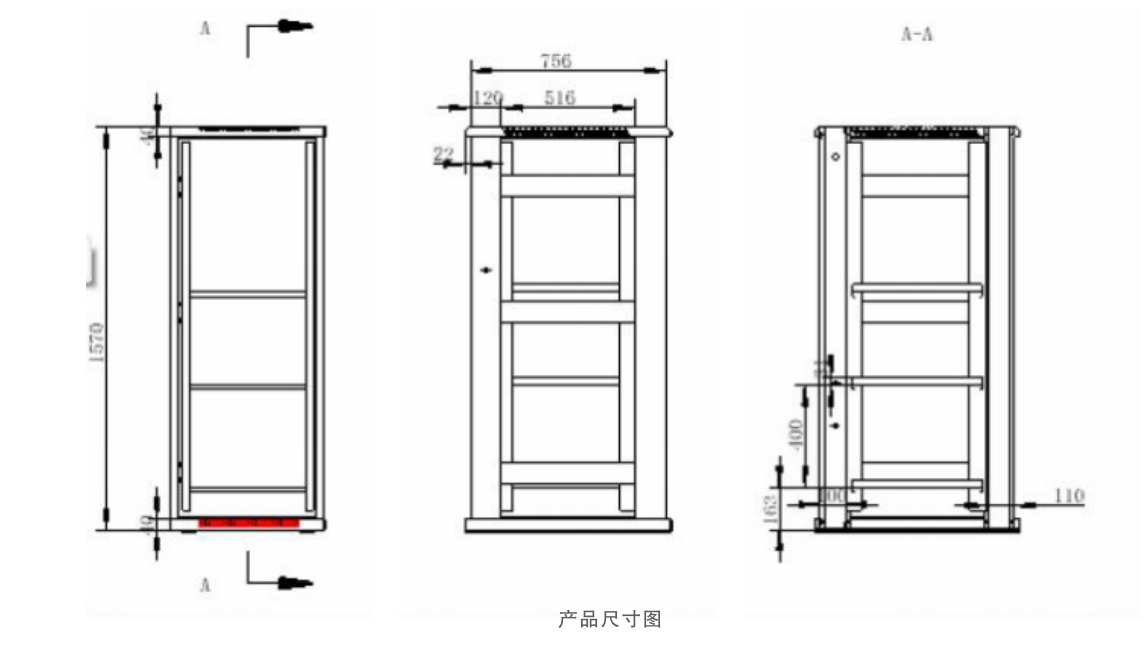

系统柜外形尺寸：

   600深×800宽×1800高mm
