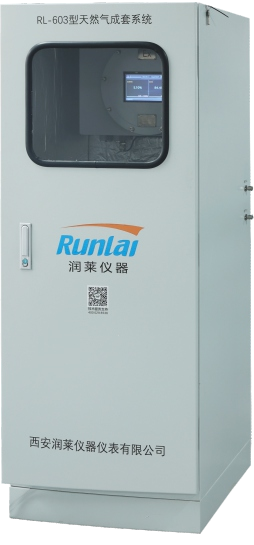

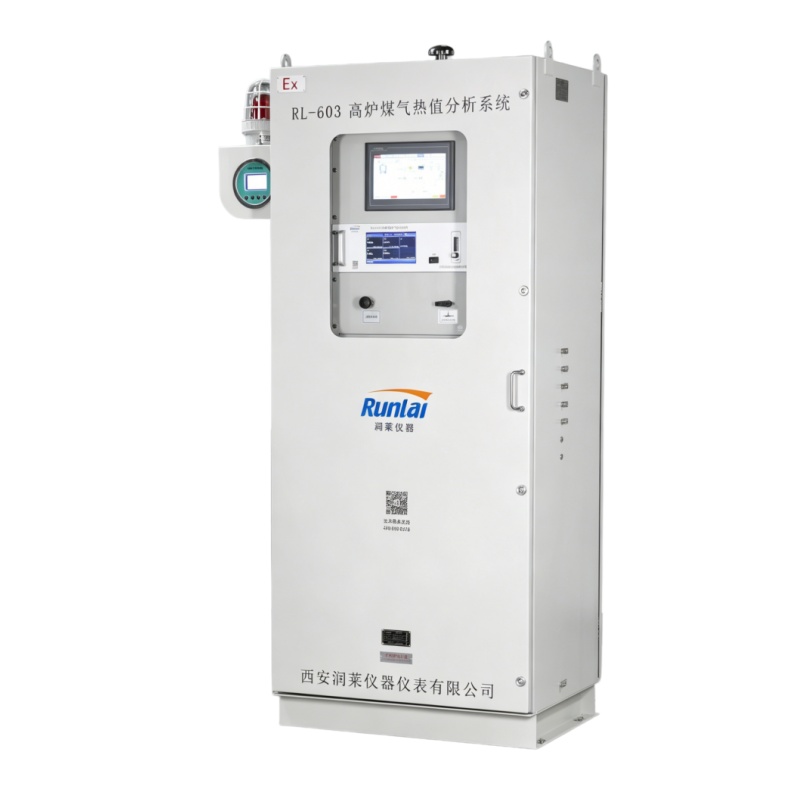

RL-603型高炉煤气热值分析系统（以下简称装置），为连续监测煤化工/冶炼/窑炉/水泥/石化等管道气体含量设计的在线监测仪器，根据环境不同，可选择不同测量参数，监测系统能准确测量生物气中的各组分量。广泛用于冶金行业、高炉煤气以及其他多种工业煤气的检测和分析。



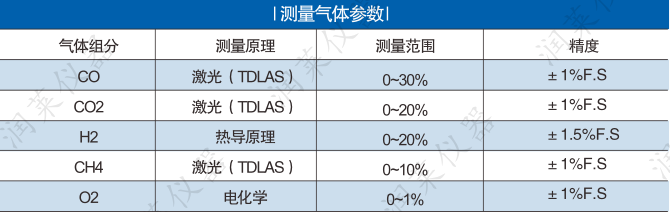

预热时间 10-15min；

分 辨 率 0.01%

重 复 性 ≤ ±1％FS

稳 定 性 零点漂移≤ ±1％ FS/7d

量程漂移≤ ±1％ FS/7d

响应时间 τ90≤15S

气路接口 φ6卡套（可定制）；

安装方式 就地安装；

控制输出 继电器触点输出，且可由用户任意设置；

模拟输出 4~20mA，标准负载：≤500Ω

工作电源 220V±10%，50HZ；

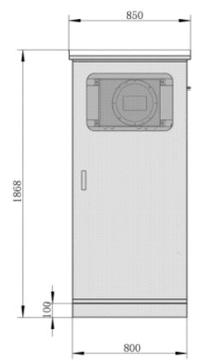

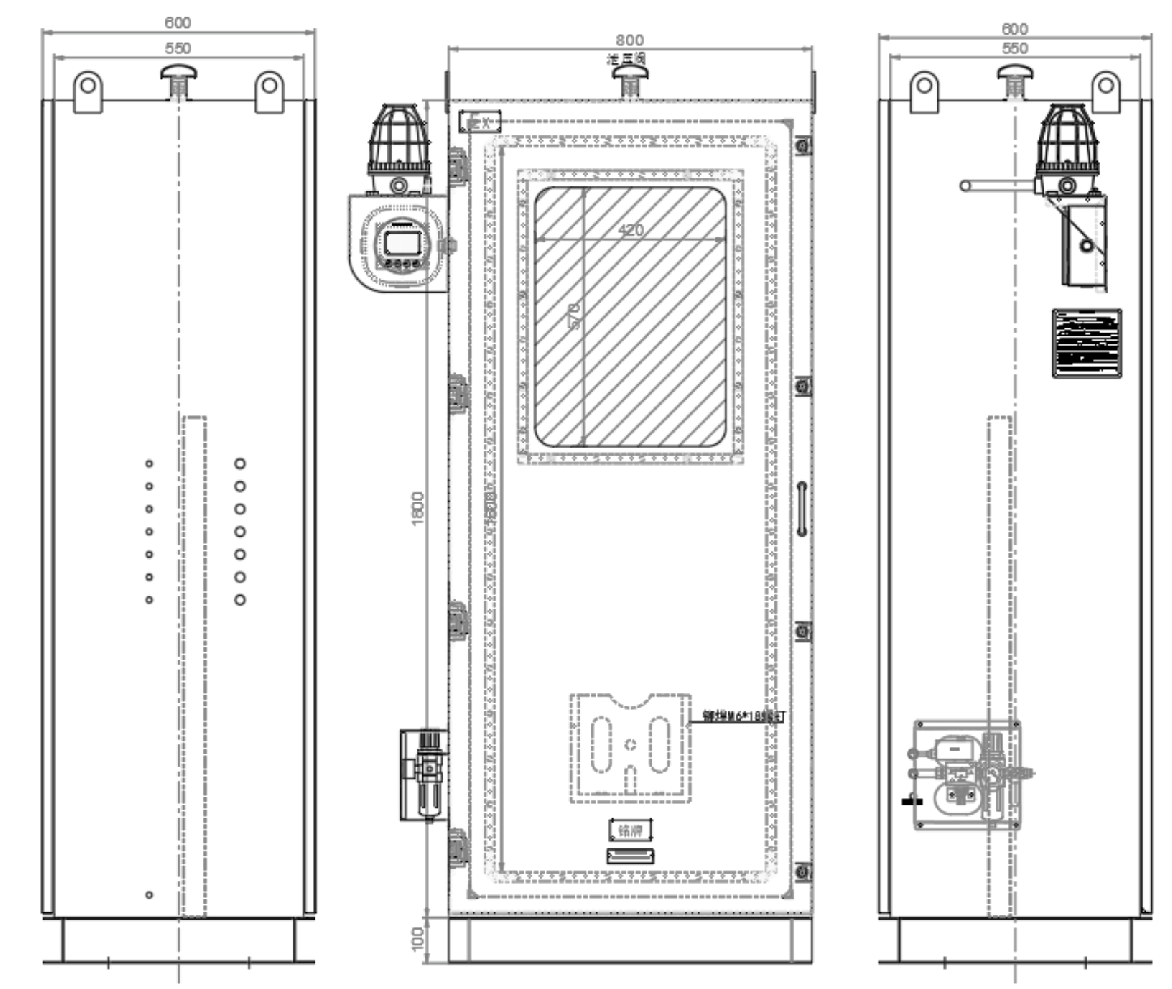

仪器尺寸 1800*800*600mm；

重 量 约150kg；

样气压力 0.05MPa≤样气压力≤0.25MPa；

环境温度 －30℃～+60℃；

环境湿度 ≤90%RH

样气流量 400±50ml/min；

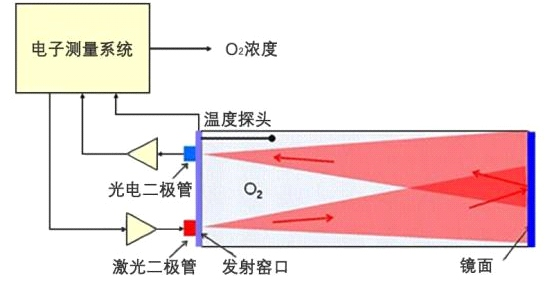

激光原理：模块可调谐激光吸收光谱技术（TDLAS）的高精度、低温漂系列气体分析模块， 通过多次反射的怀特池可提供长达 10 米的有效光程，对 气体实现精确分析。模块经受过军工级的严格考验，可适应严酷的现场环境，适用于各种要求严格的气体分析场所。TDLS 二极管激光光谱是高端气体分析器使用的主要技术，其优点是测量选择性非常好。测量气体时，它利用了气体原子在近红外区中的特征波长处能够激活这一特性。激光二极管调制出吸收峰处的光束。高能光束把能量给与氧气 原子，自己衰减变弱。激光光束在测量探头中撞击气体 原子，随气体浓度而衰减。接收极准确测定到达的光束强度，从而也测定了吸收强度。激光光谱的一个决定性优点是对可能存在的干扰因素不敏感。尤其是所测气体，在检测的吸收峰区不存在其它气体吸收干扰。

（c）激光气体分析模块产品优势

（1）采用固态怀特池技术，提供 10m 以上的有效光程，相比同类产品具有更好的稳定性和超高性价比。

（2）精细的温度补偿，提供高精度的气体分析能力，工业化的制作流程保证产品质量的高度一致性。

（3）气室内壁选择镀特氟龙材料。

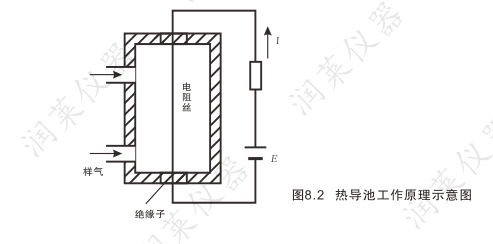

微流热导工作原理：由于气体的热导率很小，它的变化量则更小，所以很难用直接的方法准确测量出来。热导池采用间接的方法，把混合气体热导率的变化转化为热敏元件电阻值的变化，而电阻值的变化是比较容易精确测量出来的图8.2为热导池工作原理示意图，把一根电阻率较大的而且温度系数也较大的电阻丝，张紧悬吊在一个导热性能良好的圆筒形金属壳体的中心，在壳体的两端有气体的进电阻丝出口，圆筒内充满待测气体，电阻丝上通以恒定的电流加热由于电阻丝通过的电流是恒定的，电阻上单位时间内E所产生的热量也是定值。当待测样品气体以缓慢的速度通过池室时，电阻丝上的热量将会由气体以热传导的方式传样气竖绝缘子给池壁。当气体的传热速率与电流在电阻丝上的发热率相等时(这种状态称为热平衡)，电阻丝的温度就会稳定在某个数值上，这个平衡温度决定了电阻丝的阻值。如果混图8.2热导池工作原理示意图合气体中待测组分的浓度发生变化，混合气体的热导率也随之变化，气体的导热速率和电阻丝的平衡温度也将随之变化，最终导致电阻丝的阻值产生相应变化，从而实现了气体热导率与电阻丝阻值之间变化量的转换。

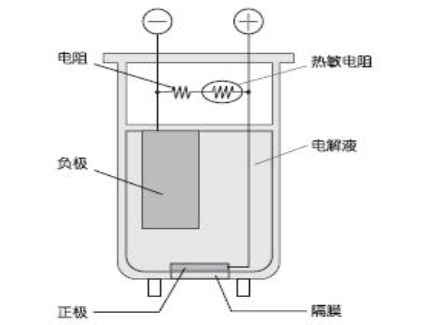

电化学原理：里面包含有两个电极：阴极是涂有活性催化剂的一片PTFE（聚四氟乙烯），阳极是一个铅块。这个密封容器只在顶部有一个毛细微孔，允许氧气通过进入工作电极。两个电极通过集电器被连接到传感器表面突出的两个引脚，而传感器通过这两个触角被连接到所应用的设备上。传感器内充满电解质溶液，使不同种离子得以在电极之间交换。

测量准、操作简单

用进口高精度传感器，数据可靠；操作便捷。

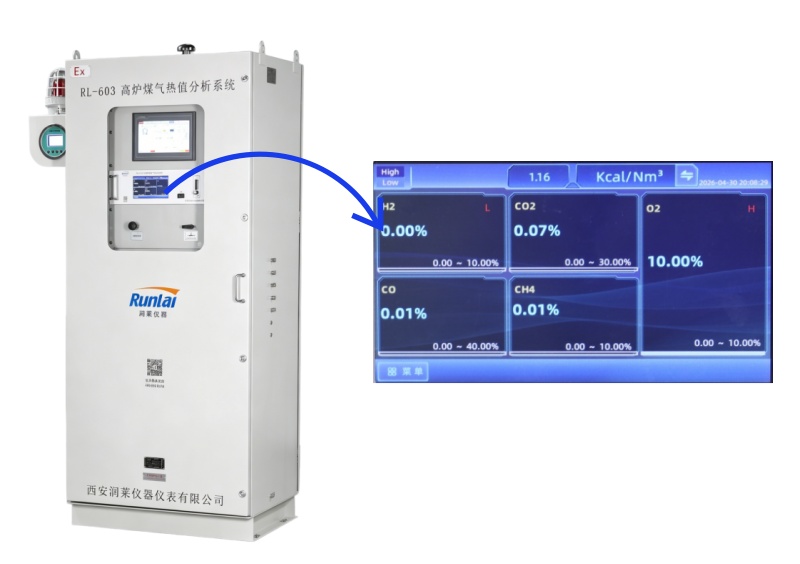

大屏显示，历史数据可查

真彩屏幕直观显示，数值、曲线、历史记录可方便查询

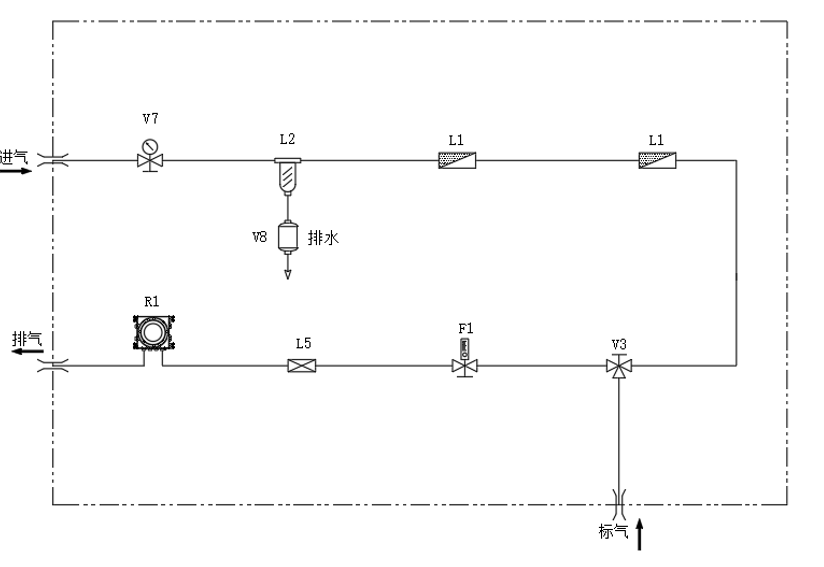

气路处理靠谱，维护方便

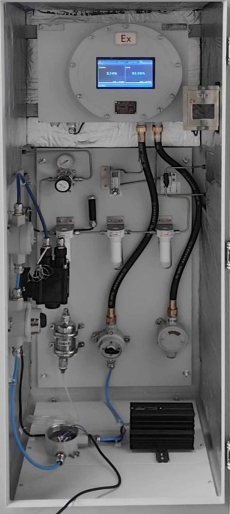

自带精密过滤器；可以根据工况，由PLC来设定反吹的时长，延长预处理使用寿命。

输出功能全，灵活配置

支持4-20mA信号输出，还能输出报警、校准、采样等状态信号，配合继电器实现自动控制。
