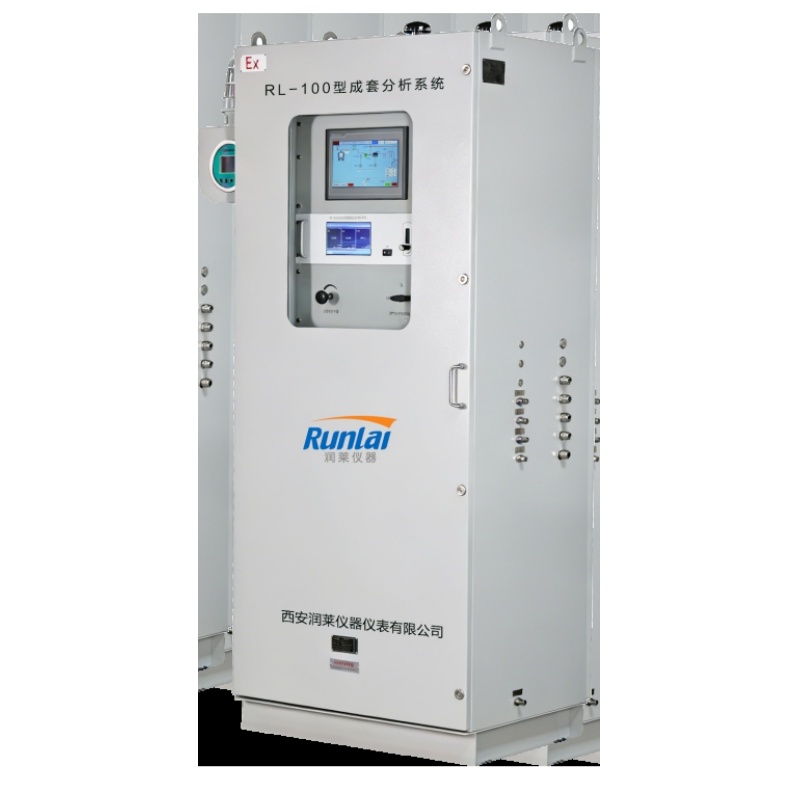

RL-100型成套分析系统（以下简称装置），为连续监测水泥窑/煤化工/冶炼/石化等气体含量设计的在线监测仪器，根据环境不同，可选择不同测量参数，监测系统能准确测量样品气中的各组分含量。

适用于监测生产过程中氢气、一氧化碳、甲烷浓度的变化。

测量原理：微流热导/红外不分光/激光(根据客户可选择)

测量气体：H2:0-10% CO:0-30% CH4:0-2000ppm

精度：≤±1%F.S

重复性：0.01%

稳定性：零点漂移≤±1%F.S/7d；量程漂移≤±1%F.S/7d

响应时间：τ90≤15S

仪器重量：200KG

 检测下线： ≤0.1%FS

预热时间： ≤10min

控制输出： 继电器触点输出,且可由用户任意设置

触点容量： 220VAC，2A/24VDC，1A

模拟输出： 4～20mA(订货时说明)，标准负载：≤500Ω

通讯输出： RS-232 或RS-485(标配RS-485)

进/出气接口： φ6卡套接口（可选）

贮存温度： 5℃＜T＜40℃

湿 度： ≤85%

样气流量： 400±40ml/ min

样气要求 ：无水、无尘、无油

高精度测量

采用高精度气体传感器模块，结合温 度补偿与干扰补偿技术，有效消除环 境及交叉气体影响，确保数据精准、 稳定性好。

智能操作界面

配备高性能嵌入式一体化TFT真彩 显示屏，支持热值显示、历史曲线 查看、参数设置及数据拷贝功能， 人机交互便捷。

性能优越

具备灵敏度高、响应速度快的特点， 能够实时、准确地捕捉气体浓度变化。

运行可靠

核心传感器寿命长，整体设备具有高 可靠性和良好的选择性，适合长期稳 定运行。

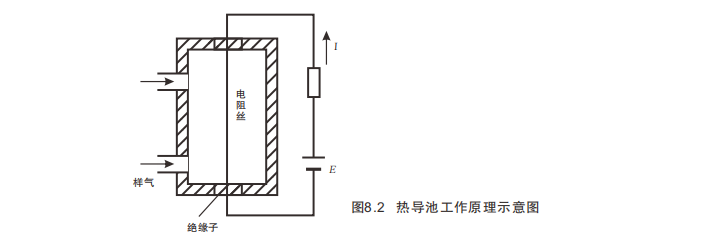

 微流热导工作原理：由于气体的热导率很小，它的变化量则更小，所以很难用直接的方法准 确测量出来。热导池采用间接的方法，把混合气体热导率的变化转化为热敏元件电阻值的变化， 而电阻值的变化是比较容易精确测量出来的图8.2为热导池工作原理示意图，把一根电阻率较大的 而且温度系数也较大的电阻丝，张紧悬吊在一个导热性能良好的圆筒形金属壳体的中心，在壳体 的两端有气体的进电阻丝出口，圆筒内充满待测气体，电阻丝上通以恒定的电流加热由于电阻丝通过的电流是恒定的，电阻上单位时间内E所产生的热量也是定值。当待测样品气体以缓慢的速度 通过池室时，电阻丝上的热量将会由气体以热传导的方式传样气竖绝缘子给池壁。当气体的传热速 率与电流在电阻丝上的发热率相等时(这种状态称为热平衡)，电阻丝的温度就会稳定在某个数值 上，这个平衡温度决定了电阻丝的阻值。如果混图8.2热导池工作原理示意图合气体中待测组分的浓 度发生变化，混合气体的热导率也随之变化，气体的导热速率和电阻丝的平衡温度也将随之变化， 最终导致电阻丝的阻值产生相应变化，从而实现了气体热导率与电阻丝阻值之间变化量的转换。

 红外测量原理是利用分子对特定波长的光有吸收的特性。因为每个气体分子都有不同的几何构 造和质量分布，它的吸收能力随波长（它的吸收光谱）变化而变化，所以每种气体有一个特定的吸 收光谱，不同气体分子有不同的吸收光谱。

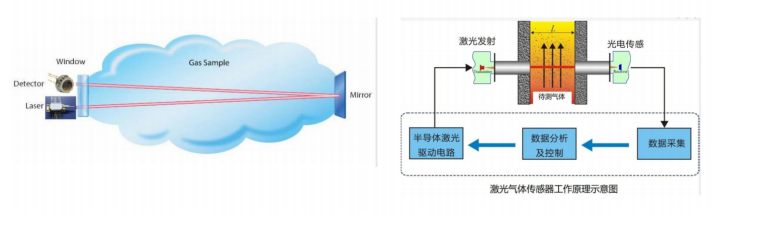

激光可调谐导体激光吸收光谱技术( Tunable Diode Laser Absorption Spectroscopy简称LA5),本 质上是种光谱吸收分析技术，利用气体分子对特定波长激光的选择性吸收特点，分析激光吸收光强 变化来获得气体的浓度。半导体激光吸收光谱技术是一种高分辨率的光谐吸收技术。吸收光谱M检 测原理从本质上来讲还是利用甲烷在近红外附件的吸收峰光谱来进行的由同以潘过控制激光器的输 出线宽，可以将发生的光控制在很军的范围N极大的避免了其他气体对待测气体的交又干扰。相较 于传统的NDR技术采用滤光片来限制吸收带的方式TDLAS具有非常明显的优点。
