RL-E200Ex型防爆氢气纯度过程分析系统是针对管道测量氢气纯度分析系统，适用于管道测量氢气纯度，防爆氢气纯度过程分析系统，根据环境不同，可选择不同测量参数，监测系统能准确测量被测气体中的氢气含量。

高精度核心传感技术

采用进口高精度微流热导传感器，结合 单片机控制技术，确保测量精度高、性 能稳定可靠。

智能便捷的人机交互

配备高性能TFT真彩显示屏，支持全中 文遥控器操作及触摸屏操作，可实时显 示测量值、状态，并快速完成参数配置、 标定和历史数据查询。

先进的气路预处理系统

内置精密过滤器，气路系统技术先进， 可实现连续分析，且每台仪器可独立 进行采样检测或维修校准，响应快、 稳定性高。

完备的信号输出与控制

具备4-20mA模拟输出，为终端提供同步 数据；同时支持智能多点继电器控制，可 输出浓度上下限报警及状态切换信号。

测量原理: 微流热导

测量范围: 0.00~2.00%（量程可选）

精 度: ±1.5%FS

重 复 性: ≤±1%FS

稳 定 性: 零点漂移≤±1%FS/YEAR

              量程漂移≤±1%FS/REAR

预热时间 ≥30min

响应时间 T90≤10 秒

控制输出: 继电器触点输出,且可由用户任意设置

触点容量: 220VAC，2A/24VDC，1A

模拟输出: 4～20mA(订货时说明)，标准负载：≤500Ω

通讯输出 :RS-232 或RS-485(订货时说明)

重 量: 70KG

环境温度: -15℃~+65℃

湿度：≤90%RH

样气流量: (400±40)ml/ min

| 微流热导工作原理 |

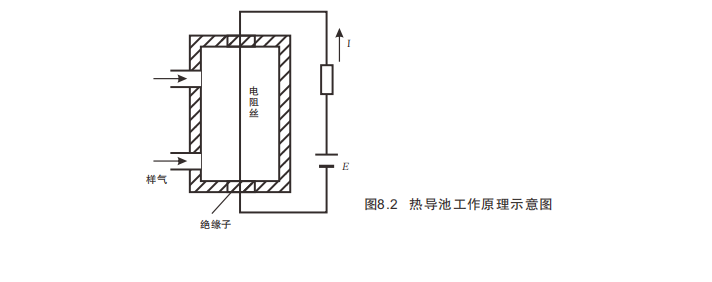

微流热导工作原理：由于气体的热导率很小，它的变化量则更小，所以很难用直接的方法准确 测量出来。热导池采用间接的方法，把混合气体热导率的变化转化为热敏元件电阻值的变化，而电 阻值的变化是比较容易精确测量出来的图8.2为热导池工作原理示意图，把一根电阻率较大的而且温 度系数也较大的电阻丝，张紧悬吊在一个导热性能良好的圆筒形金属壳体的中心，在壳体的两端有 气体的进电阻丝出口，圆筒内充满待测气体，电阻丝上通以恒定的电流加热由于电阻丝通过的电流 是恒定的，电阻上单位时间内E所产生的热量也是定值。当待测样品气体以缓慢的速度通过池室 时，电阻丝上的热量将会由气体以热传导的方式传样气竖绝缘子给池壁。当气体的传热速率与电流气路图 在电阻丝上的发热率相等时(这种状态称为热平衡)，电阻丝的温度就会稳定在某个数值上，这个平 衡温度决定了电阻丝的阻值。如果混图8.2热导池工作原理示意图合气体中待测组分的浓度发生变 化，混合气体的热导率也随之变化，气体的导热速率和电阻丝的平衡温度也将随之变化，最终导致 电阻丝的阻值产生相应变化，从而实现了气体热导率与电阻丝阻值之间变化量的转换。

广泛适用于石油化 工、天然气、冶金、电子电力、机械制造、新材料及其它行业中的氢气含量在线防爆检测。
