RL-W202型氢气分析仪是一款用于检测氢气纯度的工业分析设备，广泛应用于化工、冶金、电力、氢能、半导体、实验室及各类涉氢场所，用于氢气纯度、浓度检测。该仪器采用触摸屏操作，具备数据记录、通讯输出和自动诊断等功能，适应多种工业现场应用。

智能全中文界面

配备全中文触摸屏界面，可同时显示测量值、历史曲线与状态参数，进行各项设置与操作，交互直观便捷。

核心传感技术稳定可靠

采用高性能进口传感器，配合温度与压力补偿系统及稳流气路设计，有效保障测量的准确性和长期运行的稳定性。

强大的数据记录与通讯接口

具备海量数据自动存储能力，并提供多种标准通讯接口，便于数据导出，实现远程监控与双向通讯。

高效的自动化与诊断维护

支持自动标定与内置抽气泵等可选功能，具备开机自检、故障显示与异常诊断能力，简化日常维护，提升运维效率。

测量原理: 微流热导式

测量范围: 90~99.99% (客户任意选择)

精 度: ≤±1.5%F.S

分 辨 率: 0 . 01%

重 复 性: ≤±1% F.S

稳 定 性: 零点漂移≤±1%F.S/7d

              量程漂移≤±1%F.S/7d

响应时间: T90≤10 S

存储间隔: 以秒为单位(任意设置)

存储点数: 百万条+

工作电压: 220-240VAC,50\60Hz

触点输出 :双继电器输出220V AC,2A或 2 4V DC,1A

触点容量: 220VAC,2A/24VDC,1A

数字信号: 标准的RS485/RS232 通讯口，可与计算机实现双向通讯

模拟输出: 4~20mA 标准输出信号，负载电阻小于500欧(0~10V 可选)

进出气口 :φ8卡套接口(可订制)

整机重量: 约180Kg

入口压力: 0.05 MPa≤入口压力≤0.25Mpa

样气流量: 400±50ml/min

样气要求: 无尘、无水、无油

| 微流热导式工作原理 |

由于气体的热导率很小，它的变化量则更小，所以很难用直接的方法准确测量出来。热导池采用间接的方法，把混合气体热导率的变化转化为热敏元件电阻值的变化，而电阻值的变化是比较容易精确测量出来的图8.2为热导池工作原理示意图，把一根电阻率较大的而且温度系数也较大的电阻丝，张紧悬吊在一个导热性能良好的圆筒形金属壳体的中心，在壳体的两端有气体的进电阻上单位时间内E所产生的热量也是定值。当待测样品气体以缓慢的速度通过池室时，电阻丝上的热量将会由气体以热传导的方式传样气竖绝缘子给池壁。当气体的传热速率与电流在电阻丝上的发热率相等时(这种状态称为热平衡)，电阻丝的温度就会稳定在某个数值上，这个平衡温度决定了电阻丝的阻值。如果混图8.2热导池工作原理示意图合气体中待测组分的浓度发生变化，混合气体的热导率也随之变化，气体的导热速率和电阻丝的平衡温度也将随之变化，最终导致电阻丝的阻值产生相应变化，从而实现了气体热导率与电阻丝阻值之间变化量的转换。

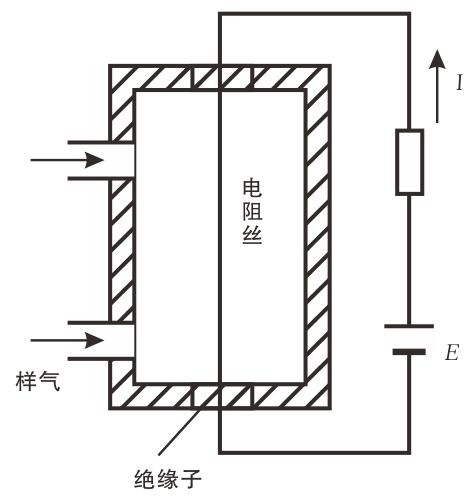

                                                                                                                                                  图8.2 热导池工作原理示意图

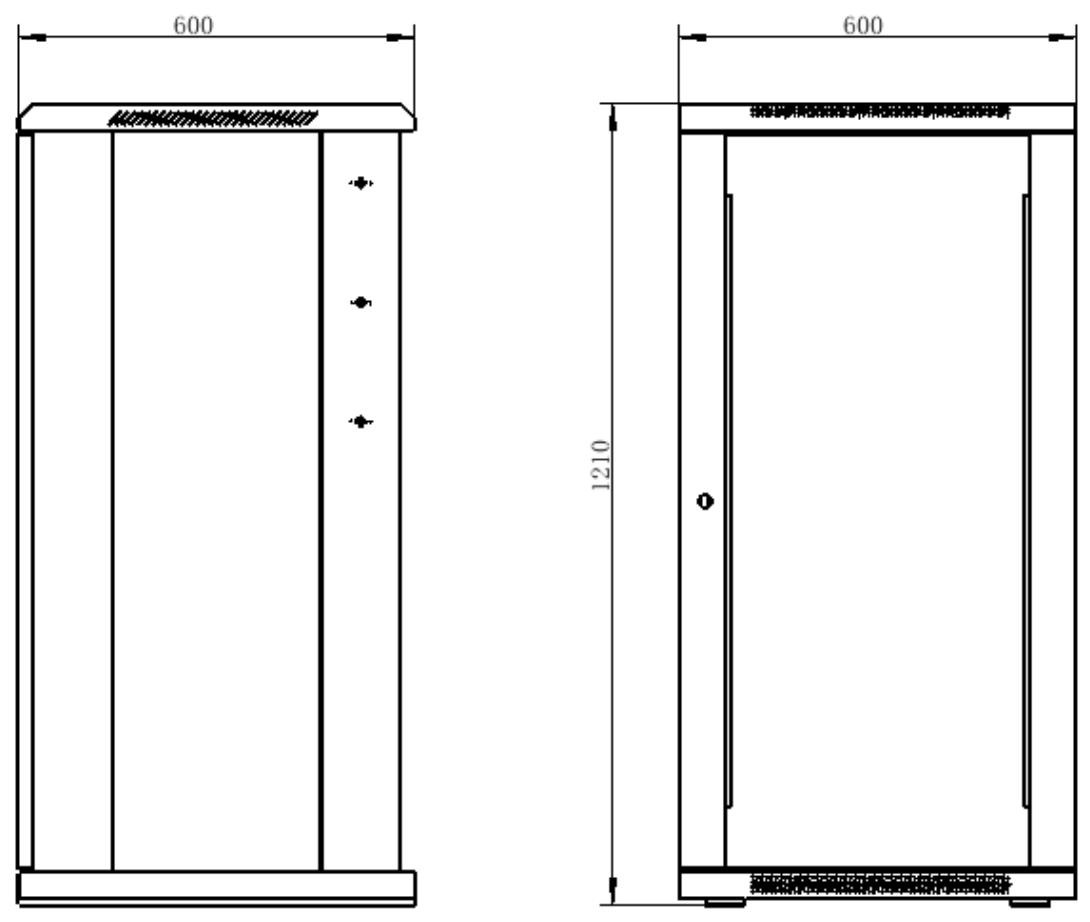

                                                                                                                                                 产品尺寸图
