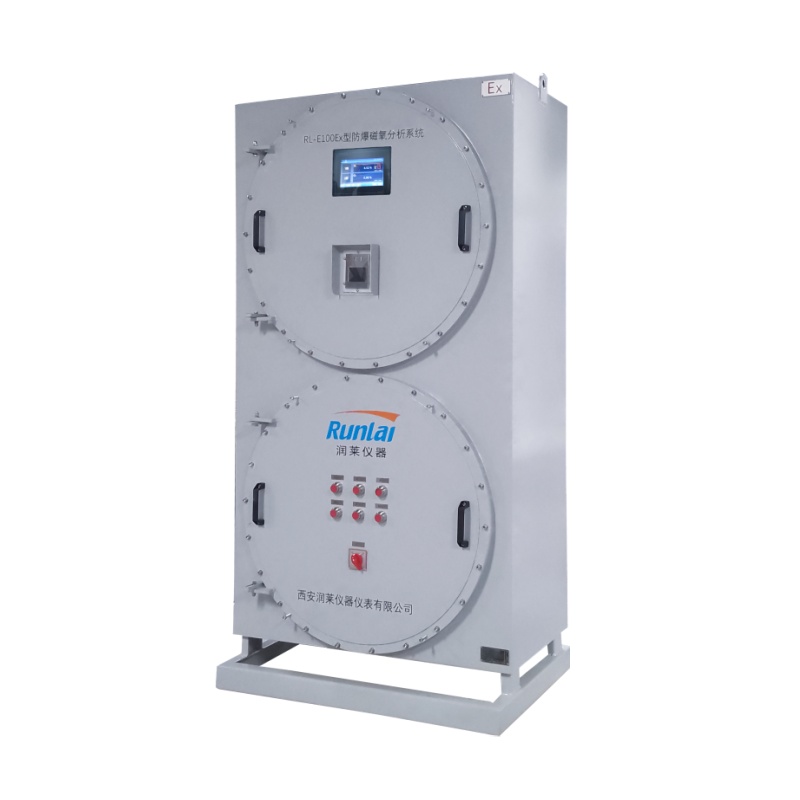

RL-E100Ex型防爆氧气分析系统（以下简称装置），为连续监测离心机/反应釜/冶炼/石化等管道气体含量设计的在线监测仪器，根据环境不同，可选择不同测量参数，监测系统能准确测量管道气中的各组分含量。此系统在吸收国外（如西门子、ABB、美国热电等公司）同类产品优点的基础上，针对现场工况成份以及干法/湿法净化设备特点而专门设计。

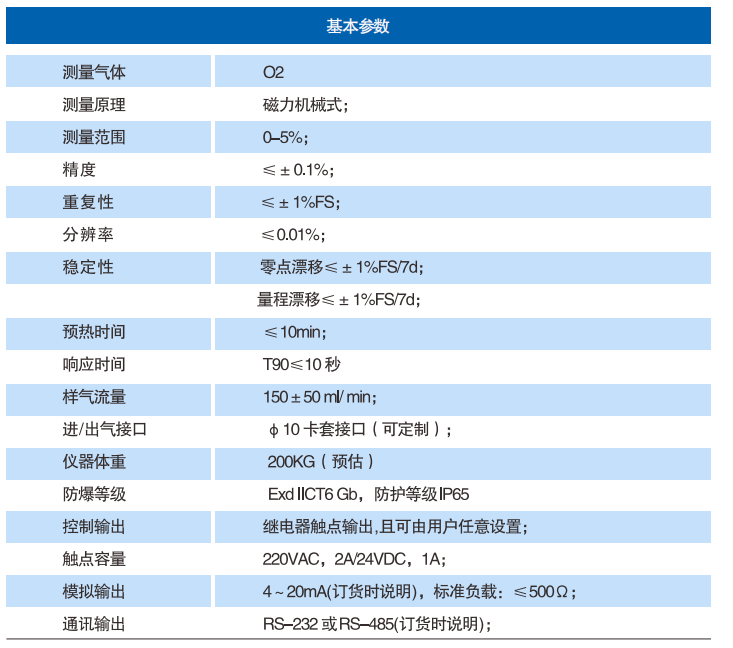

测量气体：O2

测量原理： 磁力机械式

测量范围： 0‑5%（量程可选）

精 度： ≤±1%

重复性： ≤±1%FS

分辨率： ≤0.01%

稳定性 ：零点漂移≤±1% FS/7d；

               量程漂移≤±1% FS/7d

预热时间： ≤10min

响应时间： T90≤10 秒

样气流量 ：150±50 ml/min

进 / 出气接口: φ10 卡套接口（可定制）

仪器体重: 200KG（预估）

防爆等级 :Exd IICT6 Gb，防护等级 IP66

控制输出: 继电器触点输出，且可由用户任意设置

触点容量: 220VAC，2A/24VDC，1A

模拟输出: 4~20mA (订货时说明)，标准负载：≤500Ω

通讯输出: RS‑232 或 RS‑485 (订货时说明)

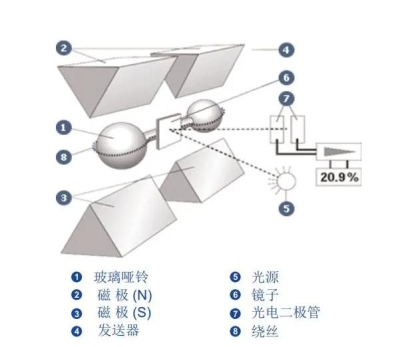

| 顺磁氧原理 |

基于氧气的顺磁性，因此氧气的浓度可通过悬挂在非线性磁场中的哑铃的偏转量来测量。当检测的氧气的浓度越大，就会令哑铃偏转位置越大。而哑铃球，是指两个空心球组成，中间用金属丝将其悬挂，哑铃球外是反馈线圈。在哑铃和金属丝的交点处装有一个平面反射镜。当光源发出的光照射在反射镜上同时被反射到光电元件上。当被测样的氧气进入测量室时，因空心球被气体包围，由于氧的顺磁性产生一个扭力作用在哑铃上，这样就使哑铃产生了偏转，反射光就发生偏转，同过检测接收光的强弱来表达氧浓度的多少。

高精度磁测与稳定气路

采用磁力机械式测量原理，基于氧气的顺磁性直接测量，具有灵敏度高、响应速度快的特点。配合特殊设计的气路稳流系统，确保了气流稳定性和测量的准确性，能满足工业过程连续监测的需求。

两路独立测量与智能控制

系统集成两台分析仪与两套预处理单元，可对两个取样点进行两路分别测量，实现同步、独立的监测。控制单元具备信号采集、逻辑判断和连锁控制功能，当任一测量路数据超标时，能触发报警并执行预设的安全联锁动作。

双重安全保障设计

系统具备双重防爆保护，分析仪表的防爆等级为Exd IICT6 Gb，同时整体系统防护等级达到IP65，适用于危险区域。此外，系统可设置高限、超高限等多级报警，并通过继电器输出，为工艺流程提供可靠的安全保障。

工程级防护与可靠安全处理

针对工业复杂工况，系统采用气路防腐与抗堵塞设计。预处理单元通过水洗、气液分离、分级过滤等方式，有效处理样气中的水分、杂质；设备材质选用碳钢等工程材料，增强了系统在恶劣环境下的长期运行能力与可靠性。

适用于氢化尾气处理装置的氧气浓度的监测。根据环境不同，可选择不同测量参数，监测系统能准确测量样品气中被测气体的含量，并显示在仪表主屏上，也可通过通讯接口连接计算机或传送至DCS中控系统。应用于双氧水行业。
