RL-605型加热炉尾气成套分析系统（以下简称装置），为连续监测天然气/煤化工/冶炼/石化等管 道气体含量设计的在线监测仪器，根据环境不同，可选择不同测量参数，监测系统能准确测量管道气中 的各组分含量。此系统在吸收国外（如西门子、ABB、美国热电等公司）同类产品优点的基础上，针对 目前天然气成份以及干法/湿法净化设备特点而专门设计。

适用不同的工况，根据环境不同，可选择不同测量参数，监测系统能准确测量被测气体中的NOX和 O2含量。

测量原理: 电化学(燃料电池式)

测量范围: NOX:0-2000PPm;O2:0-25%

精 度: NOX:≤±2%FS；O2:≤±1%FS

重 复 性: ≤±1%FS

进/出气接口: φ6 卡套接口

稳 定 性: 零点漂移≤±1%FS/ 7d

              量程漂移≤±1%FS/ 7d

预热时间: ≤10min

响应时间: T90≤60 秒

控制输出: 继电器触点输出,且可由用户任意设置

触点容量: 220VAC，2A/24VDC，1A

模拟输出: 4～20mA(订货时说明)，标准负载：≤500Ω

通讯输出: RS-232 或RS-485(订货时说明)

贮存温度: 5℃<T＜40℃

               湿度小于85%

样气流量: 400±40ml/ min

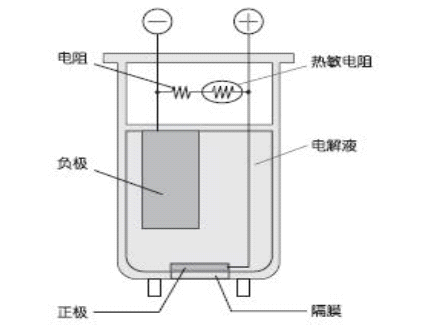

电化学原理：里面包含有两个电极：阴极是涂有活性催化剂的一 片PTFE（聚四氟乙烯），阳极是一个铅块。这个密封容器只在顶部 有一个毛细微孔，允许氧气通过进入工作电极。两个电极通过集电器 被连接到传感器表面突出的两个引脚，而传感器通过这两个触角被连 接到所应用的设备上。传感器内充满电解质溶液，使不同种离子得以 在电极之间交换。

高精度测量与稳定性能

测量精度高，响应快，性能稳定。 新型气路预处理系统技术先进， 保证气体分析过程连续、精准， 系统内部自带精密过滤器。

智能显示与便捷操作

采用高性能显示屏，可同时显示测量 值、量程、状态及各项参数设置界面。 配备全中文遥控器操作，方便进行参 数配置、标定、测试，并支持历史记 录和曲线按时间设定查询。

先进的气路预处理系统

气路系统设计新颖，每台分析仪可 独立进入采样检测状态或维修/校准 状态，自带精密过滤器，确保分析 过程可靠且维护方便。

丰富的输出与控制功能

提供4-20mA模拟输出，可分别输出各 采样样气对应量程的信号，实现与终 端系统的同步数据传输。 具备智能控制输出，支持多路触点式 继电器，可输出浓度上下限报警信号 及状态切换信号
