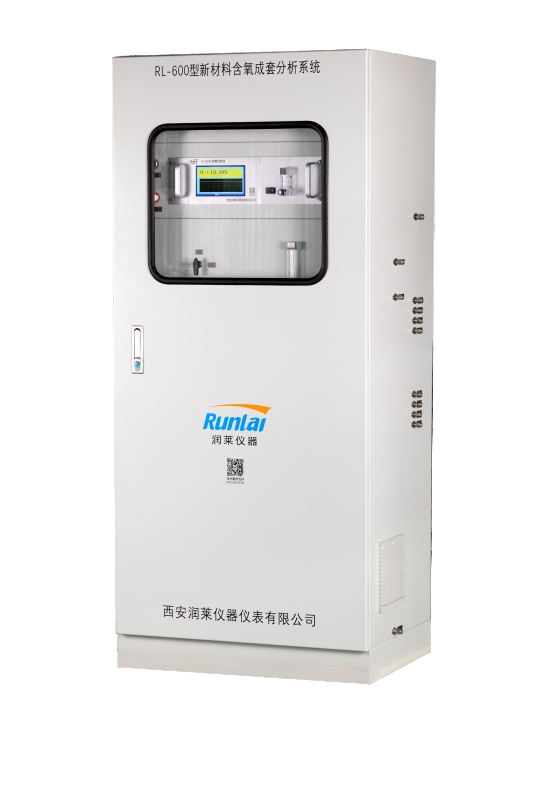

RL-600型新材料含氧成套分析系统是针对新材料工艺鉴定标准是否合格以及工艺安全而生测量氧量过 程分析系统，在化工过程、锂电池正极材料、电子陶瓷材料的生产得到了广泛应用。 适用于反应釜或者离心机充氮气保护材料中测量氧浓度，根据环境不同，工艺差异可定制氧分析系统 功能，该系统包含一拖八路上位机控制功能，在线实时监测氧分析能准确测量管道气体中的氧气含量。

测量原理 ：电化学（燃料电池式）

测量范围: O2 0.00~25%

精度误差: ≤±1％F.S；

稳 定 性 :零点漂移≤±1％F.S/7d；

              量程漂移≤±1％F.S/7d；

重 复 性: ≤±0.5％F.S；

分 辨 率: 0.01%；

样气流量: 400±10ml/ min；

响应时间: T90≤20s(气体直接通过气室时)；

气源压力: 0.05-0.25MPa

控制输出: 继电器触点输出限值任意设置；

触点容量: 120VAC/1A， 24VDC/1A；

模拟输出: 4～20mA；

预热时间 :≤5min；

环境温度 :－10℃～+40℃；

湿度：≤90%RH；

工作电源 :～220V±10%，50Hz；

样气流量: （400±50）ml/min

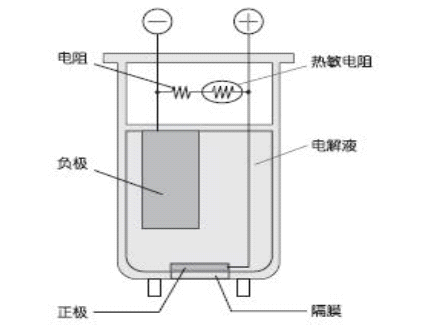

电化学原理：里面包含有两个电极：阴极是涂有活性催化剂的一片 PTFE（聚四氟乙烯），阳极是一个铅块。这个密封容器只在顶部有一个毛细 微孔，允许氧气通过进入工作电极。两个电极通过集电器被连接到传感器表 面突出的两个引脚，而传感器通过这两个触角被连接到所应用的设备上。传 感器内充满电解质溶液，使不同种离子得以在电极之间交换。

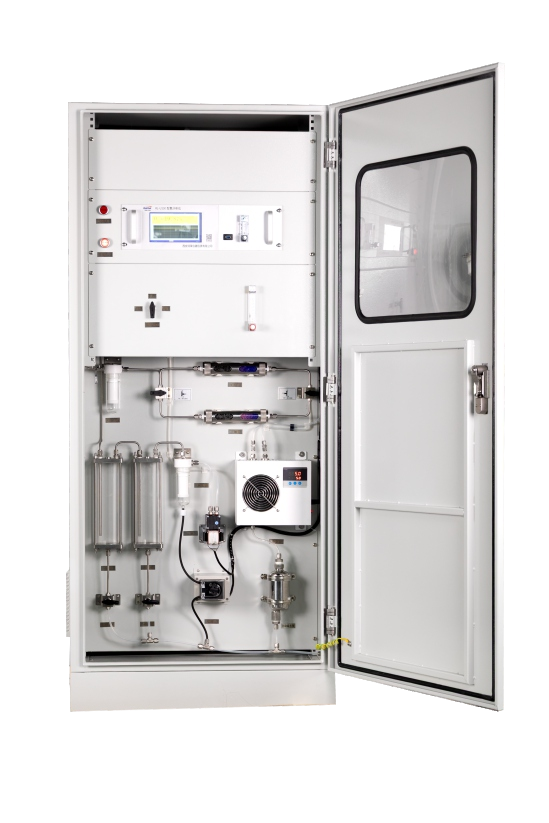

集成化结构与高可靠性设计

采用组合分析柜式结构，集成加热保温功能， 实现交钥匙式工程设计。内部关键部件均选 用高可靠品牌产品，简化现场安装调试，显 著提升系统在恶劣环境下的运行可靠性。

高性能激光分析单元

分析单元采用进口激光传感器，检测精 度高、响应速度快，且不受其他气体成 分干扰。内部无活动部件，抗振性强， 工作稳定，使用寿命长。

多级精密净化与工况适应性

系统采用多级递进过滤方式，通过精细过滤 器与超强吸附过滤器等装置，有效应对高粉 尘、高湿度、高腐蚀性工况，大幅延长维护 周期，保障系统长期连续在线运行。

先进取样预处理与低维护特性

配置国内一流的取样预处理系统，结合双腔 玻璃冷阱等部件，整体设计以维护量小、操 作简便为核心，确保系统在长期运行中的稳 定性与易用性。

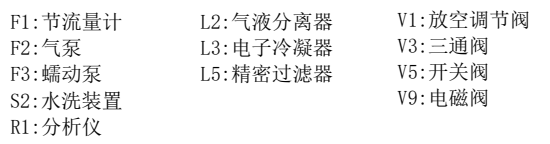

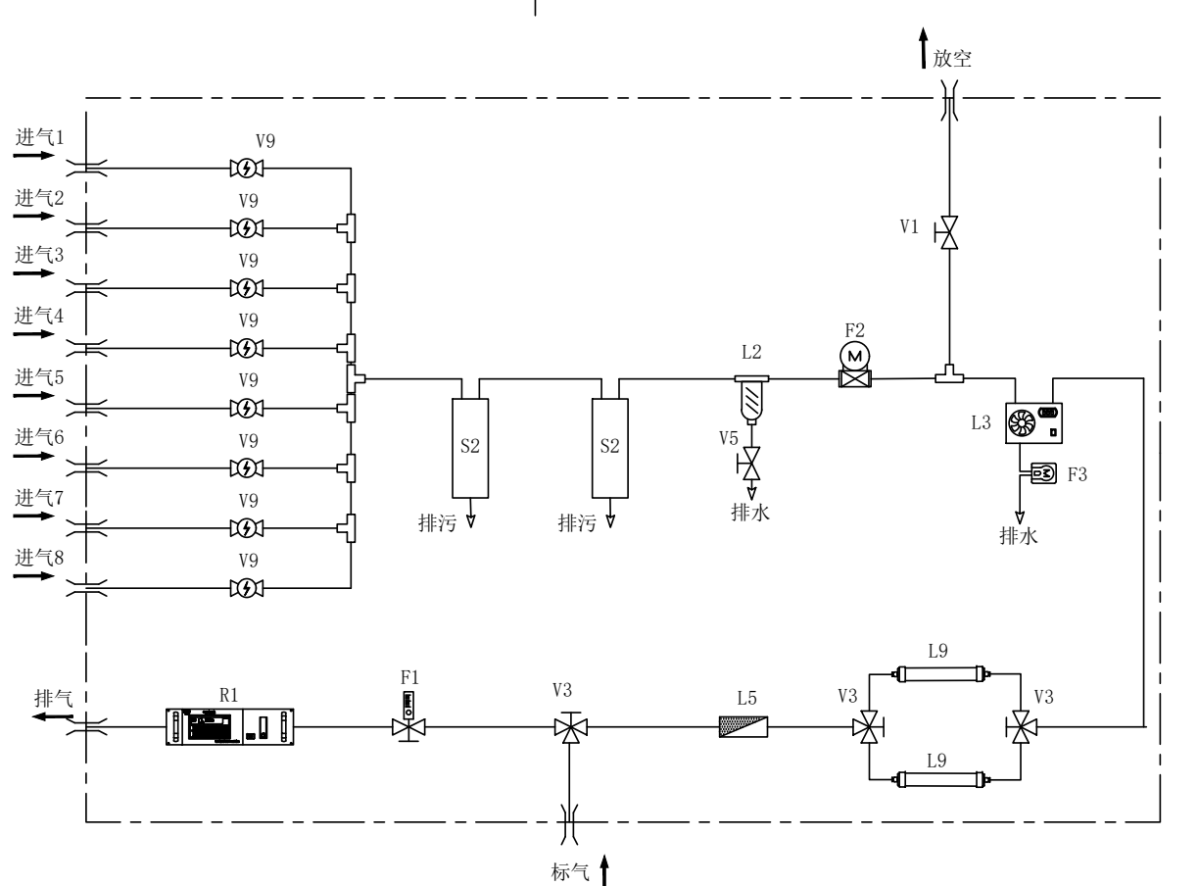

气路图

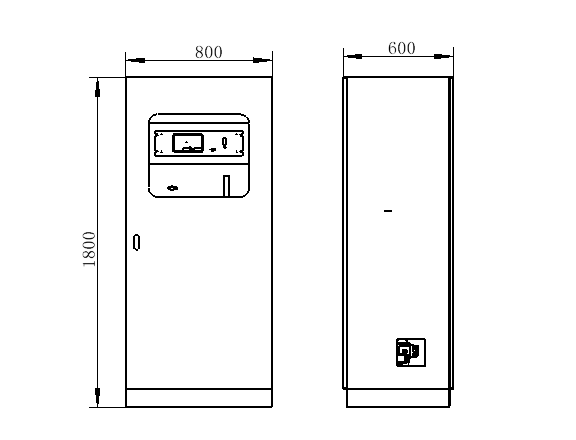

外形尺寸图
