RL-609S型氧量过程成套分析系统是针对电池线材料密封炉窑而生测量氧量过程分析系统，密封窑炉作为生产设备，在锂电池正极材料、电子陶瓷材料的生产得到了广泛应用。由于这些行业所应用的场合、工艺、介质的特殊性，在窑炉运行中，对粉体材料热处理工艺，需要对内腔进行氧含量进行控制，完善的粉体材料热处理解决方案。

测量原理：电化学原理

测量气体：O2

测量范围：O2:2ppm~25%

精度：≤±3％F.S（0～10PPm）

          ≤±2％F.S (0～100PPm)

          ≤±2％F.S (0～1000PPm)

          ≤±1％F.S (1000ppm～25%)

重复性：≤±1%FS；

稳定性：零点漂移≤3.0%FS/7d

              量程漂移≤2.0%FS/7d

响应时间：T90≤20秒

电源电压：24V DC 或220V AC

信号输出：4~20 mA隔离输出

触点容量：220VAC，2A/24VDC，1A

模拟输出：4～20mA

预热时间：≤5min

环境温度：-25℃~55℃

环境湿度：20~85%

样气流量：（400±10）ml/min

工作电源：～220V±10%，50H

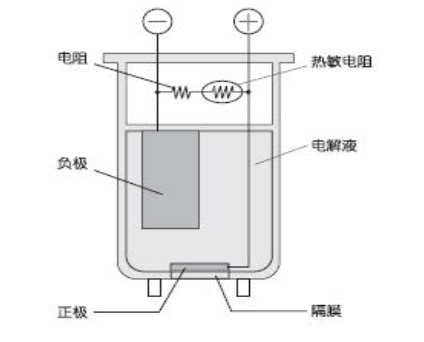

电化学原理：氧传感器实质上是氧电池，阴极为氧电极,阳极为适当的金属.因氧需借助金属放电，通常这种氧电池的阴极为银，阳极为铅，内充电解质，并以覆膜与样气分隔，氧能通过覆膜进入传感器而电解质不外溢。在银铅电极处，氧分子产生化学反应，这个化学反应过程由电荷的收集而产生可测量的电流。

氧检测原理

系统设计特点

采用组合分析柜式结构设计；前后开门布局便于维护操作；实现"交钥匙式"工程安装；系统集成度高，可靠性强；

防腐蚀保护设计

关键部件采用镀金防腐蚀处理；配置进口品牌酸性气体传感器；具备自动保护功能（氧浓度超标时自动关闭气室并启动氮气吹扫）；采用多级过滤和物理吸附剂延长传感器寿命；

预处理系统特点

配置高性能取样预处理系统；采用多级精密递进过滤技术；有效应对高粉尘、高湿度工况；延长系统连续运行时间；

分析单元性能

核心采用进口电化学传感器；具备抗干扰能力强、响应快速等特点；无活动部件设计，抗振动性能好；工作稳定，维护需求低；

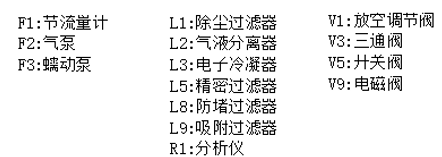

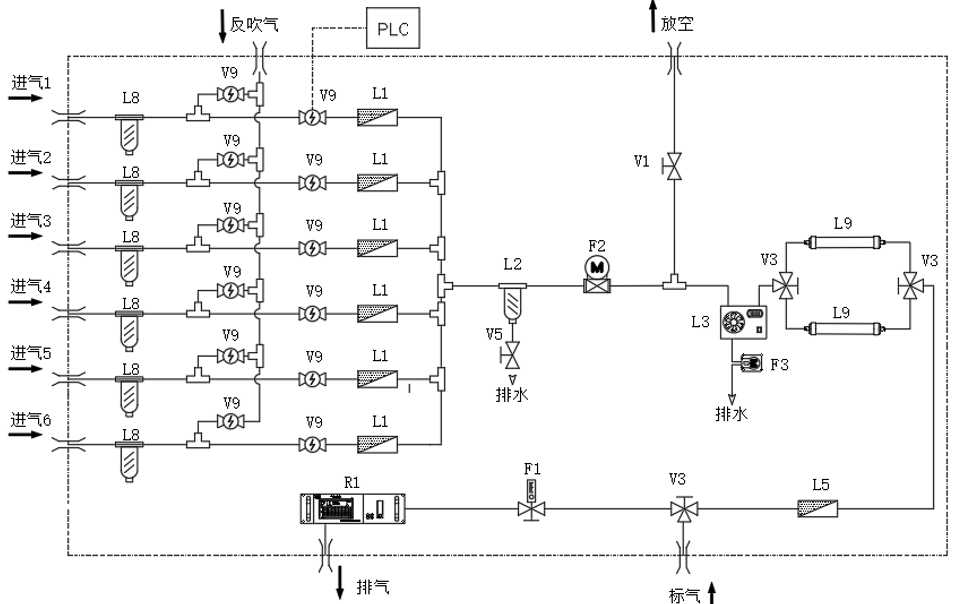

气路图

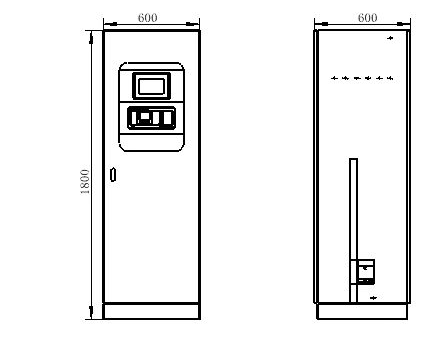

外形尺寸图
